PIAZZA DEI MESTIERI 2 – TORINO

Il progetto aveva per oggetto tutte le opere, prestazioni e forniture necessarie per l’installazione dell’impianto elettrico, dell’impianto di terra, degli impianti speciali e dell’impianto fotovoltaico, nell’ambito della riqualificazione di edificio produttivo esistente ai fini della realizzazione di un centro per l’innovazione, la produzione e la formazione multimediale denominato “Piazza dei Mestieri 2”.

L’edificio principale è dislocato su un piano interrato, un piano terreno, un piano primo ed un piano copertura. È presente nella corte del piano terreno un edificio indipendente due piani, adibiti a sala registrazione e ufficio.

L’intero edificio, dal punto di vista funzionale ed impiantistico, è stato suddiviso in una serie di diverse attività, così identificabili:

1. Zone comuni edificio, che comprendono un’autorimessa, i corridoi, le scale, i locali tecnici ed i depositi, la reception, l’ingresso carraio e la corte, piano copertura;
2. Area formazione che comprende 5 aule, due laboratori, ufficio, direzione, segreteria e sala docenti, 3 blocchi servizi igienici;
3. Area grafica/stampa piano terreno, zona produzione, servizi igienici, CED;
4. Area cinema animazione che comprende: zona reception, 7 uffici, area relax, sala riunione, servizi igienici, sala polifunzionale al piano interrato (capienza < 100 persone), sala registrazione, CED;
5. Area design: 5 locali ufficio, open space, sala riunioni, zona relax, servizi igienici, CED;

Le opere impiantistiche da realizzare erano le seguenti:

• fornitura e posa in opera quadro elettrico media tensione;
• fornitura e posa in opera soccorritore di cabina per dispositivo protezione generale, potenza 1000VA autonomia 2 ore;

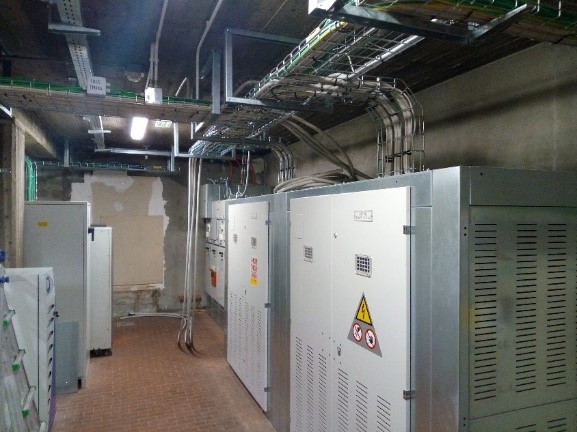

• fornitura e posa in opera n.2 trasformatori MT/BT in resina di potenza 315kVA, completi di cassone di contenimento e gruppo termosonde PT100;
• fornitura e posa in opera rifasamento fisso per trasformatore MT/BT completo di fusibili di protezione;
• fornitura e posa in opera impianto fotovoltaico da 9kWp;
• fornitura e posa in opera del quadro elettrico generale bassa tensione QGBT;
• fornitura e posa in opera quadri elettrici di zona;
• fornitura e posa in opera di gruppo statico di continuità per rete dati, potenza 60kVA autonomia 10 minuti;
• fornitura e posa in opera di soccorritore luci di emergenza, potenza 8kVA autonomia 1 ora;
• fornitura e posa in opera dei cavidotti esterni (tubazioni interrate e pozzetti) per l’ingresso della linea elettrica dell’Ente fornitore e per l’ingresso delle linee telefoniche;
• fornitura e posa in opera delle linee dorsali di alimentazione derivate dai quadri elettrici;
• fornitura e posa in opera delle canalizzazioni per distribuzione linee energia normali e privilegiate;
• fornitura e posa in opera delle canalizzazioni per distribuzione linee energia sicurezza ed impianti speciali;
• fornitura e posa in opera delle canalizzazioni per distribuzione linee impianto fonia-dati;
• fornitura e posa in opera dell’impianto di illuminazione normale e di sicurezza;
• fornitura e posa in opera dell’impianto forza motrice (F.M.) e prese di corrente;
• fornitura e posa in opera del sistema di supervisione tecnologica e gestione illuminazione;
• fornitura e posa in opera dell’impianto rivelazione incendi;
• fornitura e posa in opera dell’impianto di diffusione sonora ed evacuazione (EVAC);
• fornitura e posa in opera dell’impianto antintrusione;
• fornitura e posa in opera dell’impianto controllo accessi per i locali CED;
• fornitura e posa in opera dell’impianto di videosorveglianza TVCC;
• fornitura e posa in opera dell’impianto videocitofonico;
• fornitura e posa in opera dell’impianto di ricezione TV terrestre e satellitare;
• fornitura e posa in opera dell’impianto fonia-dati.
